Контроллер Prosolar SunStar MPPT | Просолар

Prosolar SunStar MPPT является продвинутым контроллером для солнечных фотоэлектрических модулей с функцией слежения за точкой максимальной мощности (ТММ) солнечного модуля. Имеет встроенное жидкокристаллическое табло и обладает рядом важных функций. Высокая надежность, качество исполнения и доступная цена делает его оптимальным выбором MPPT контроллера для вашей системы солнечного электроснабжения.

Функции контроллера SunStar MPPT:

  • Prosolar Sunstar MPPT SS-50C - солнечный контроллер зарядаКомбинирует в себе встроенную функцию MPPT (Maximum Power Point Tracking — слежение за точкой максимальной мощности солнечной батареи), управление зарядом аккумулятора, вывод информации о состоянии заряженности аккумуляторной батареи.
  • Поддержка максимальной выходной мощности без ее снижения при температуре окружающей среды до 50 °С.
  • Встроенный алгоритм контроля энергии в аккумуляторе отслеживает отдаваемую и потребляемую энергию, на основе чего рассчитывается оставшаяся в аккумуляторе энергия. Степень заряженности аккумулятора отображается в процентах от полного заряда, в А*ч, в Вт*ч. Данные по работе системы хранятся в течение 90 дней в памяти контроллера.
  • Может использоваться со свинцово-кислотными, гелевыми и AGM-аккумуляторами, выполняет 2/3/4-стадии заряда с возможностью регулирования всех параметров и режимов заряда.
  • Для моделей SS-50C MPPT и SS-80C MPPT оптимальным является подключение цепи фотоэлектрических модулей до 112В постоянного тока (максимальное напряжение 140В).
  • Для моделей SS-40CX MPPT и SS-80CX MPPT оптимальным является подключение цепи фотоэлектрических модулей до 192В постоянного тока (максимальное напряжение 240В).
  • Возможность объединения в одну систему до 16 контроллеров для обеспечения более высоких токов заряда.
  • Точная зарядка аккумуляторов напряжением 12В/24В/36В/48В с простой настройкой параметров и использованием отдельных проводов для датчика напряжения аккумулятора.
  • Встроенная функция температурной компенсации для безопасной и полной зарядки аккумуляторов.
  • Может заряжать свинцово-кислотные аккумуляторы: с жидким электролитом, гелевые, AGM, а также литиевые LiFePO4 аккумуляторы.
  • 2,3 или 4 стадии заряда с регулируемыми параметрами на всех стадиях.

Особенности контроллеров SunStar MPPT

  • Контроллер Prosolar SunStar MPPTНаличие встроенного жидкокристаллического дисплея, отображающего основные параметры системы
  • Отдельный провод для датчика напряжения исключает погрешность при измерениях напряжения на аккумуляторе
  • Возможность считать SOC (степень заряженности аккумулятора) в процентах при установке дополнительного измерительного шунта. Тем самым даже при наличии инвертора и других зарядных устройств, контроллер может считать степень заряженности и регулировать заряд в соответствии с ее значением. Это улучшает эффективность заряда и продлевает срок службы аккумуляторов
  • Возможность выбора алгоритма поиска точки с максимальной мощностью. Возможны 4 метода поиска точки максимальной мощности:
  • метод итераций вокруг текущей рабочей точки (Perturb&Observe)
  • работа в найденной во время начального сканирования точке (Scan&Hold)
  • работа при напряжении, составляющем определенную долю от напряжения холостого хода (Percentage)
  • работа при определенном входном напряжении (Hold Input V)
  • Возможность заказать изготовление контроллеров с положительным заземленным контактом

    Спецификации:

    Модель SS-50C MPPT SS-80C MPPT SS-40CX MPPT SS-80CX MPPT
    Максимальный выходной ток (сохраняющийся при температуре окружающей среды до 50 °С ) 50А 80А 40А 80А
    Максимальный входной ток от СБ 40А 70А 30А 70А
    Напряжение аккумулятора (номинальное) 12, 24, 36, 48 В постоянного тока
    Входное напряжение от солнечной батареи Рабочий диапазон MPPT: 16~112В Рабочий диапазон MPPT: 16~192В
    Максимально допустимое напряжение холостого хода СБ: 140В Максимально допустимое напряжение холостого хода СБ: 240В
    Макс. мощность солнечной батареи (при выравнивающем заряде аккумуляторов при 64В) 3250Вт ( при токе 50А) 5200Вт (при токе 80А) 2600Вт (при токе 40А) 5200Вт (при токе 80А)
    Режимы регулирования заряда Максимальным током, насыщение, поддержка и выравнивание (последний активируется автоматически или вручную)
    Температурная компенсация аккумулятора 5.0 мВ/°С/ 2 В
    Способность преобразования напряжения постоянного тока Аккумулятор 12В: 16~112В Аккумулятор 12В: 16~192В
    Аккумулятор 24В: 32~112В Аккумулятор 24В: 32~192В
    Аккумулятор 36В: 48~112В Аккумулятор 36В: 48~192В
    Аккумулятор 48В: 64~112В Аккумулятор 48В: 64~192В
    Статус дисплея Встроенный 2-х строчный ЖК монитор с подсветкой (20 символов). ЖК-монитор показывает входное напряжение и ток, выходное напряжение и ток, режим заряда, состояние заряженности аккумулятора
    Хранение данных Информация о выработанной и потребляемой энергии хранится в течение 90 дней, ЖК-дисплей показывает данные в Вт*ч, кВт*ч и А*ч
    Монитор энергии ЖК-дисплей показывает состояние заряженности АБ, А*ч, Вт*ч и текущий ток заряда или разряда. Необходимо использовать дополнительный измерительный шунт на 50мВ/500А
    Дополнительные реле 2 независимых реле с А (SPST) контактами для контроля внешних устройств. Макс. допустимая мощность контактов 3А, 50В постоянного тока
    Рабочая температура Макс. выходная мощность до +50 °С
    Потребление в режиме ожидания < 2Вт < 4Вт
    Габариты 267,6x196x147 мм 414,8x225x147 мм 267,6x196x147 мм 414,8x225x147 мм
    Вес 4,3 кг 7,1 кг 4,3 кг 7,1 кг

    Измерительный шунт SH-500

    Измерительный шунт RE SH-500

    Измерительный шунт RE SH-500

    Измерительный шунт является опциональным элементом и необходим для того, чтобы добиться оптимальных режимов работы контроллера Prosolar SunStar MPPT. Основным назначением шунта является обеспечение возможности измерения контроллером разрядного тока аккумулятора, а также общего тока заряда в случае применения нескольких зарядных устройств для аккумуляторов.

    Шунт рекомендуется размещать в щитке постоянного тока. Шунт рассчитан на ток до 500А (50 мВ).

    Дополнительные управляющие контакты

    Prosolar SunStar MPPT может быть с успехом использован не только в фотоэлектрических, но и ветроэлектрических и гибридных системах электроснабжения. Контроллер оснащен 2 управляющими реле, которые могут быть запрограммированы на различные условия. Например, можно контролировать ими балластную нагрузку. Для контроля ветроустановки необходим дополнительный выпрямитель, контроллер с балластной нагрузкой, которые ограничивает выходное напряжение и обеспечивает торможение ветротурбины при чрезмерном ветре.

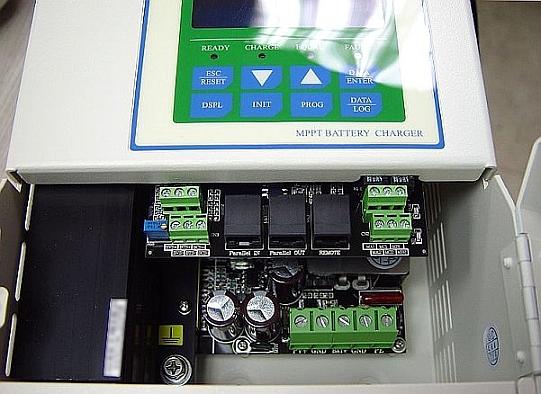

    Контроллер Prosolar SunStar MPPT

    Поэтому для ветроустановок есть специальное устройство — Prosolar WindStar MPPT, которое включает в себя выпрямитель, органичитель напряжения, контроллер балластной нагрузки и MPPT контроллер.

    Управляющие реле SunStar MPPT полностью независимы и имеют переключающие контакты на максимальный ток 3 А и напряжение до 50В постоянного тока. Реле программируются 4 параметрами: режим, условие включения, условие выключения, минимальное время нахождения во включенном состоянии.

    Эти параметры могут принимать различные значения. Возможные режимы: ВКЛ, ВЫКЛ, напряжение на СБ, напряжение на АБ, ток на выходе, ток на АБ, температура контроллера, температура АБ, время, степень заряженности АБ, выходное напряжение.

    Управляющими контактами можно запускать генератор при низком заряде аккумуляторов или при изменении нагрузки, включать внешний кулер, если температура контроллера или аккумулятора повысилась, отключать или включать определенную нагрузку в определенное время. В будущем производителем могут быть добавлены дополнительные функции.

    Для полной информации по программированию дополнительных управляющих контактов см. руководство контроллера SunStar MPPT.
